Abaqus作为广泛使用的有限元分析平台，具备较强的计算能力，但其后处理功能常难以满足研究者对可视化表达的高要求，其在结果可视化方面的不足体现在：

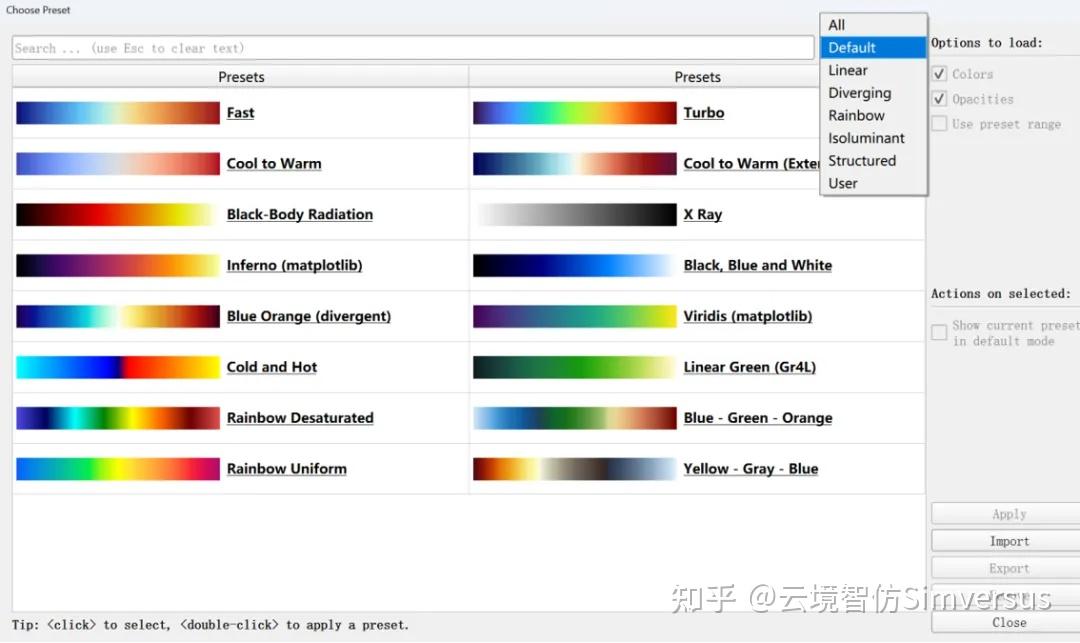

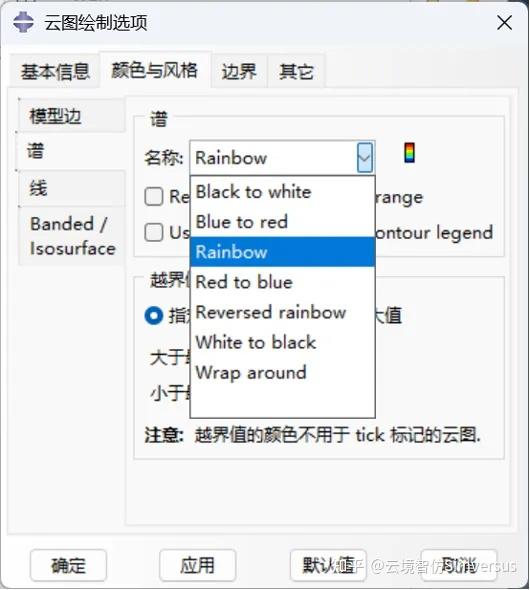

- 云图色卡选择有限，不利于表现数值的连续变化
- 数据范围调整不够灵活，常出现部分数据溢出显示范围而形成灰黑色区域
- 图形输出效果较为单一，难以直接用于高水平论文的插图
因此，许多研究人员会将Abaqus等软件的仿真结果导入到专业后处理软件（如Paraview、Tecplot）中进行查看。
然而，在将仿真结果导入Paraview等专业后处理软件时，Abaqus .odb格式的结果文件无法被Paraview所解析，数据格式转换往往成为技术瓶颈。
而YJExchanger的出现有效破解了这一难题，使这一流程变得更加丝滑。
YJExchanger是云境智仿推出的在线CAE数据格式转换工具。它无需安装，打开网页即可操作，支持包括Abaqus、Ansys在内的十多种主流CAE软件结果格式的转换（支持格式见附录）。
本文通过一个真实的地震波动仿真案例，展示如何使用YJExchanger实现从Abaqus结果文件到Paraview兼容格式的转换，并完成高质量的可视化后处理流程。
一、案例背景与仿真设置

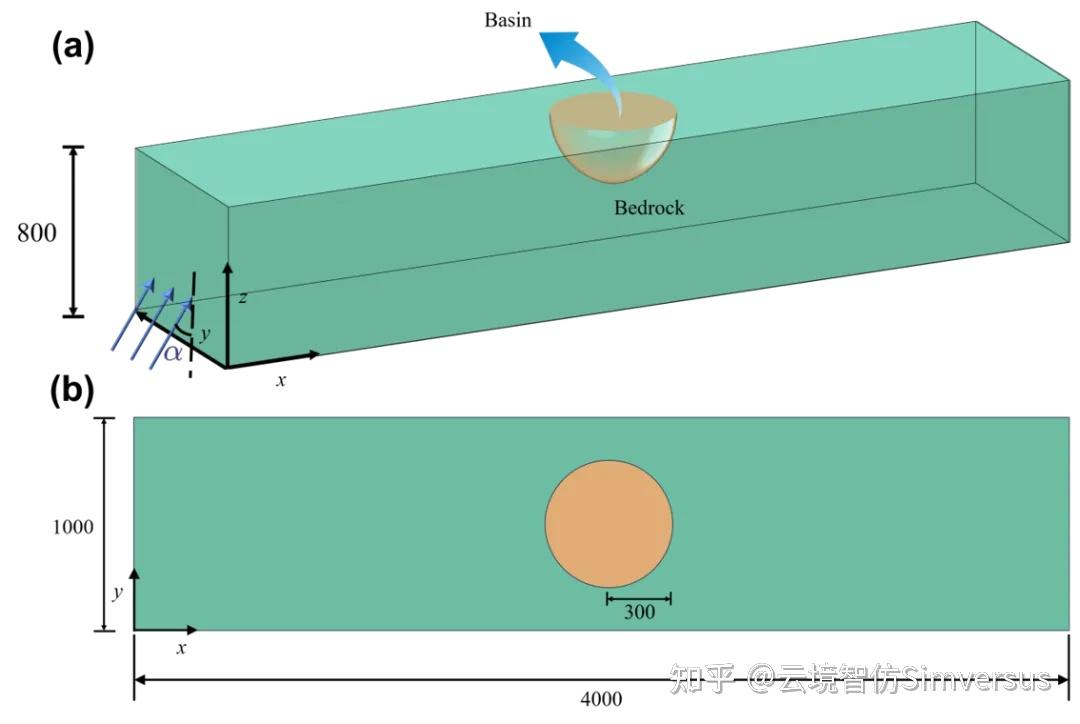

本案例模拟SV波在盆地场地中的传播过程。模型由外围基岩与顶部盆地区域组成，自底部输入斜入射SV波，采用动力隐式方法分析8秒内的波动响应。
仿真关键步骤：

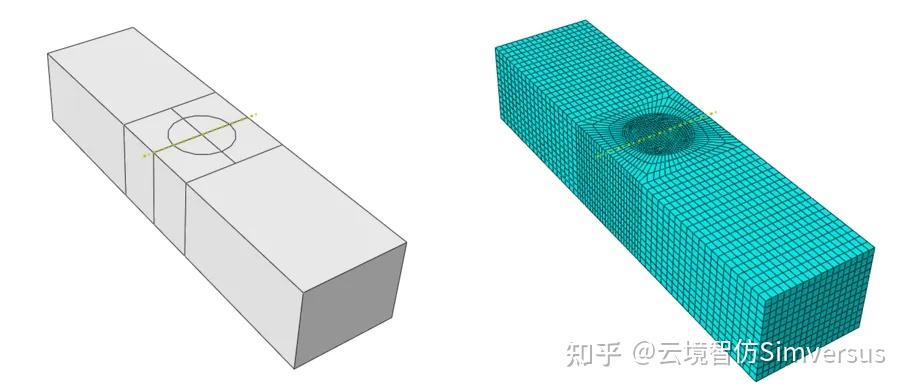

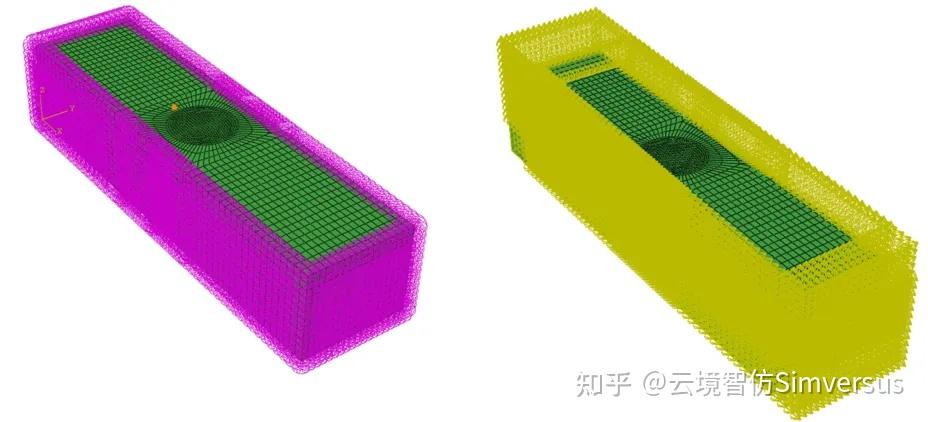

- 建立三维几何模型，进行网格剖分（六面体单元，共计20952单元、23417节点）

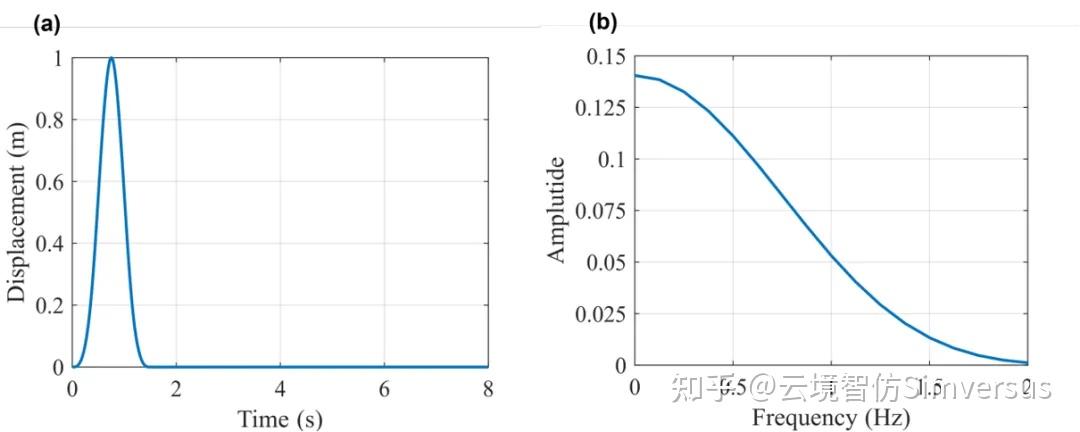

2. 施加粘弹性边界条件及等效节点荷载
3. 设置分析步与时间增量，提交计算并生成结果文件（.odb）
二、YJExchanger格式转换流程
为将Abaqus结果导入Paraview进行深度后处理，我们使用YJExchanger进行格式转换：

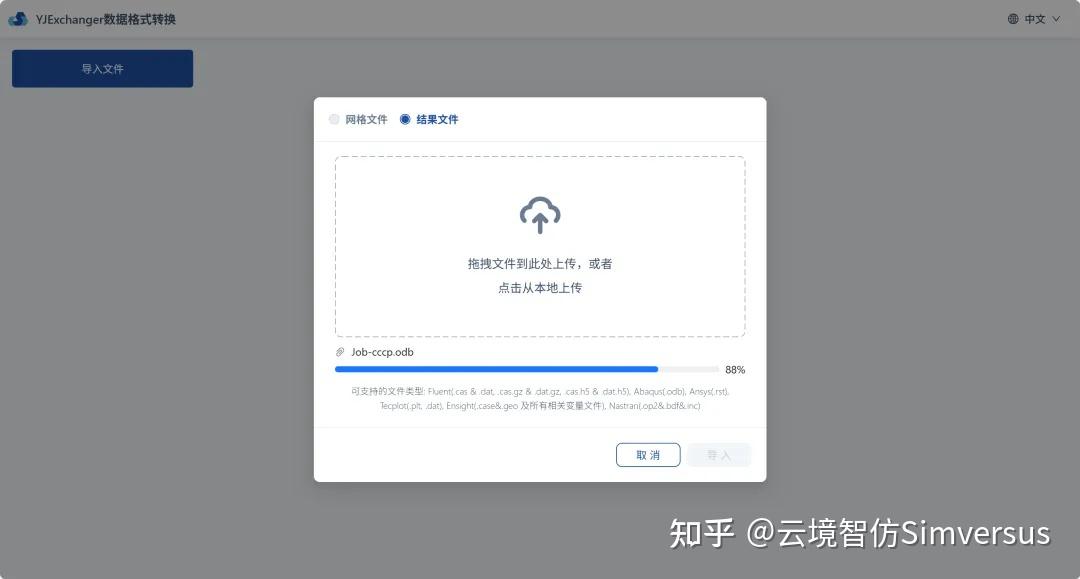

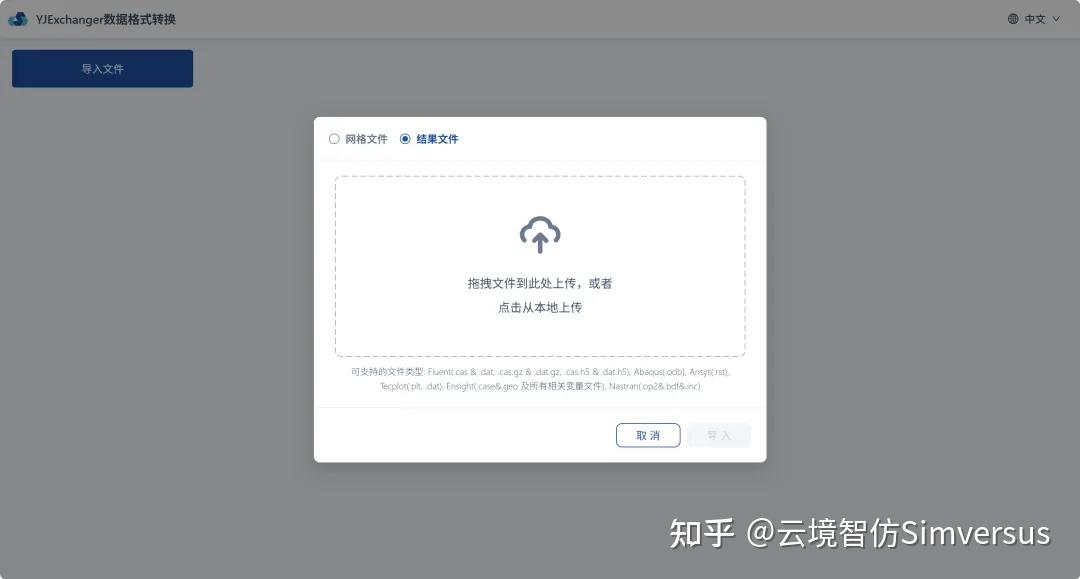

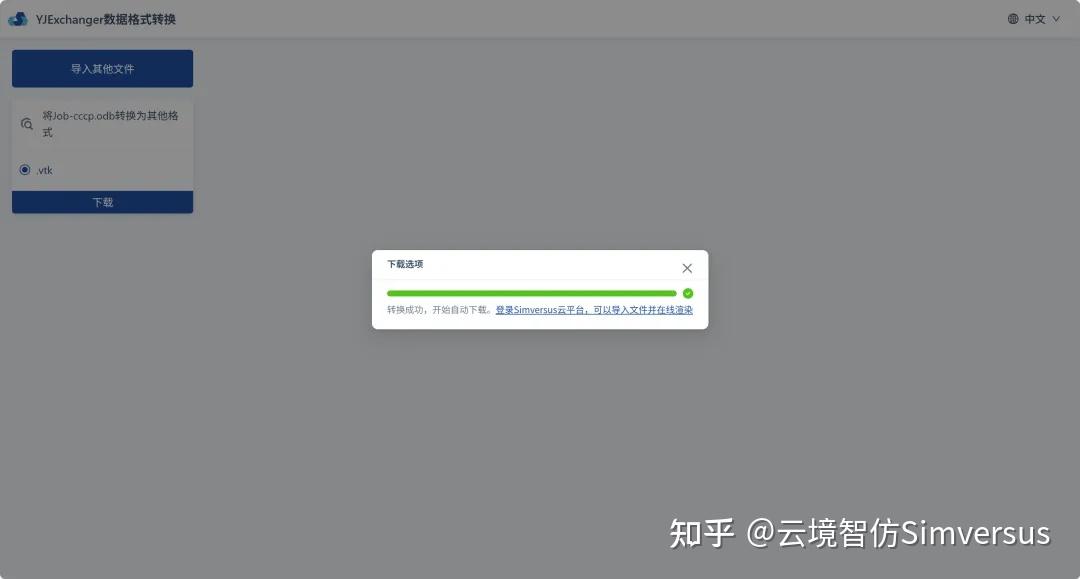

- 上传文件：将Abaqus .odb结果文件直接拖拽至YJExchanger网页端，系统自动解析

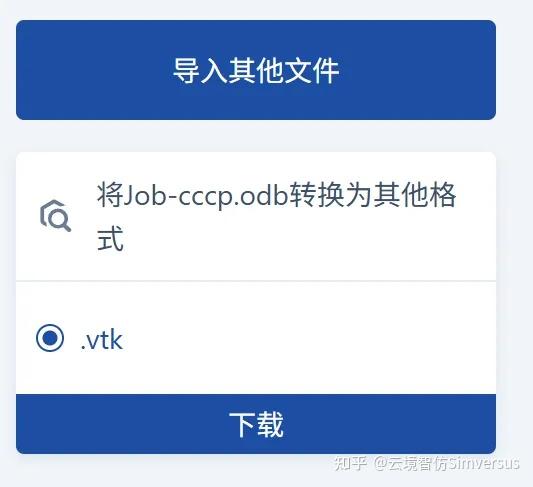

2. 选择输出格式：设定输出为.vtk格式，点击下载
3. 一键转换：系统自动解析数据并生成VTK格式文件
整个过程在浏览器中完成，只需3步，无需安装本地软件或编写脚本，大幅降低了格式转换的技术门槛。

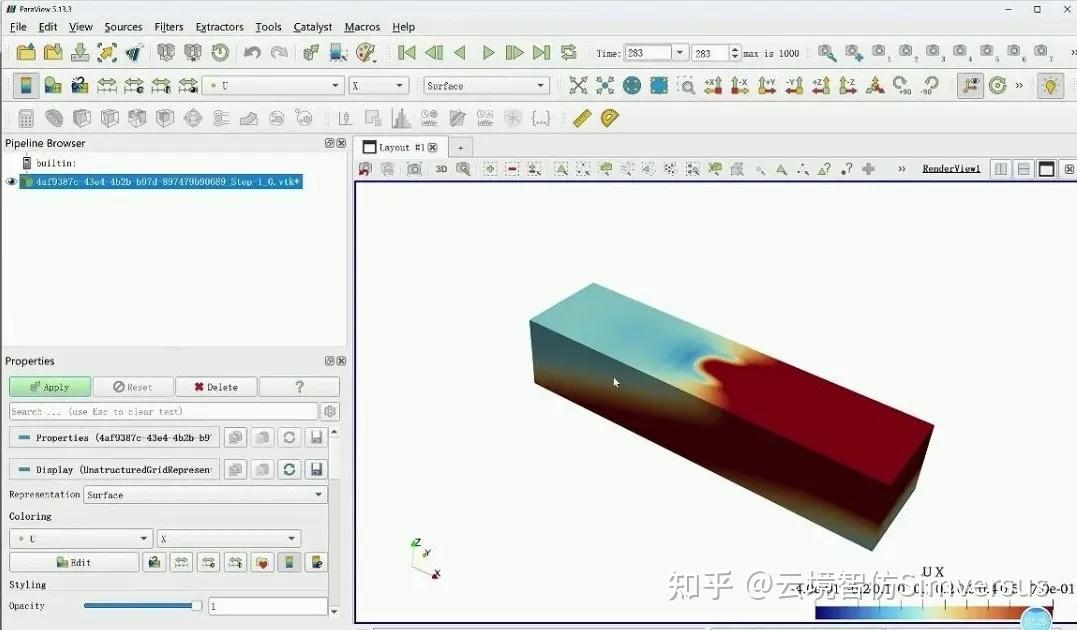

转换后的.vtk文件可直接导入Paraview，利用其丰富的后处理功能。
四、效果对比与分析

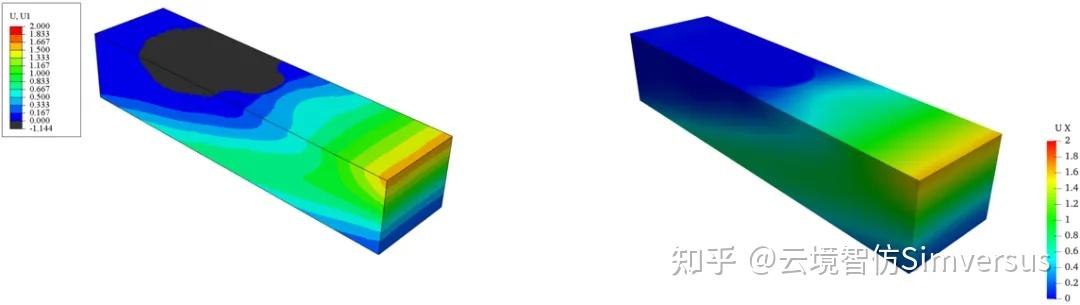

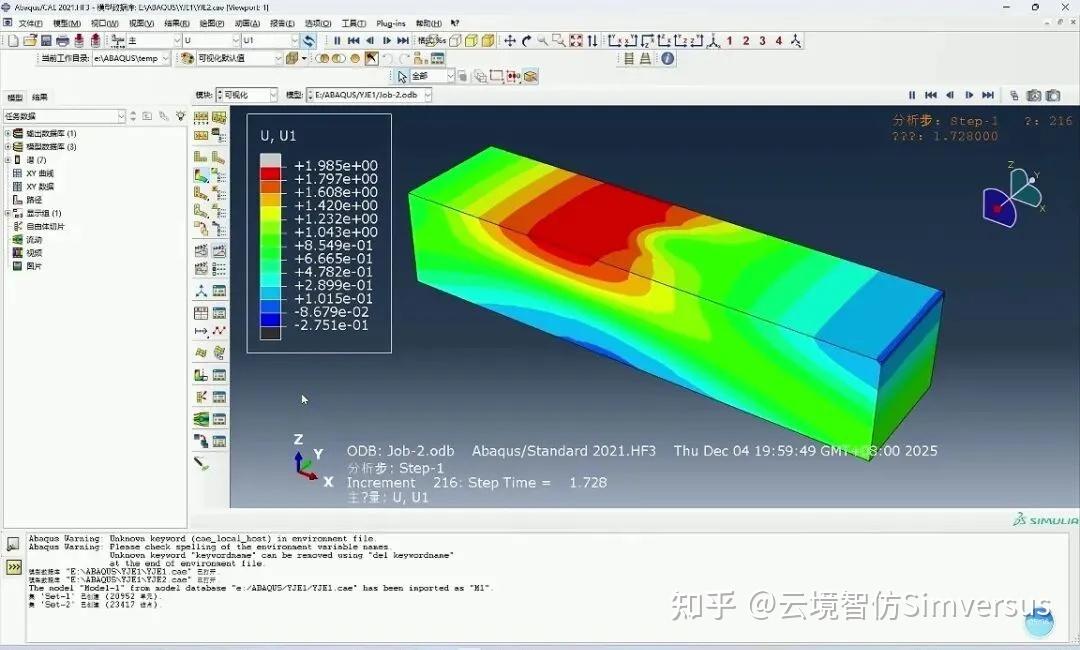

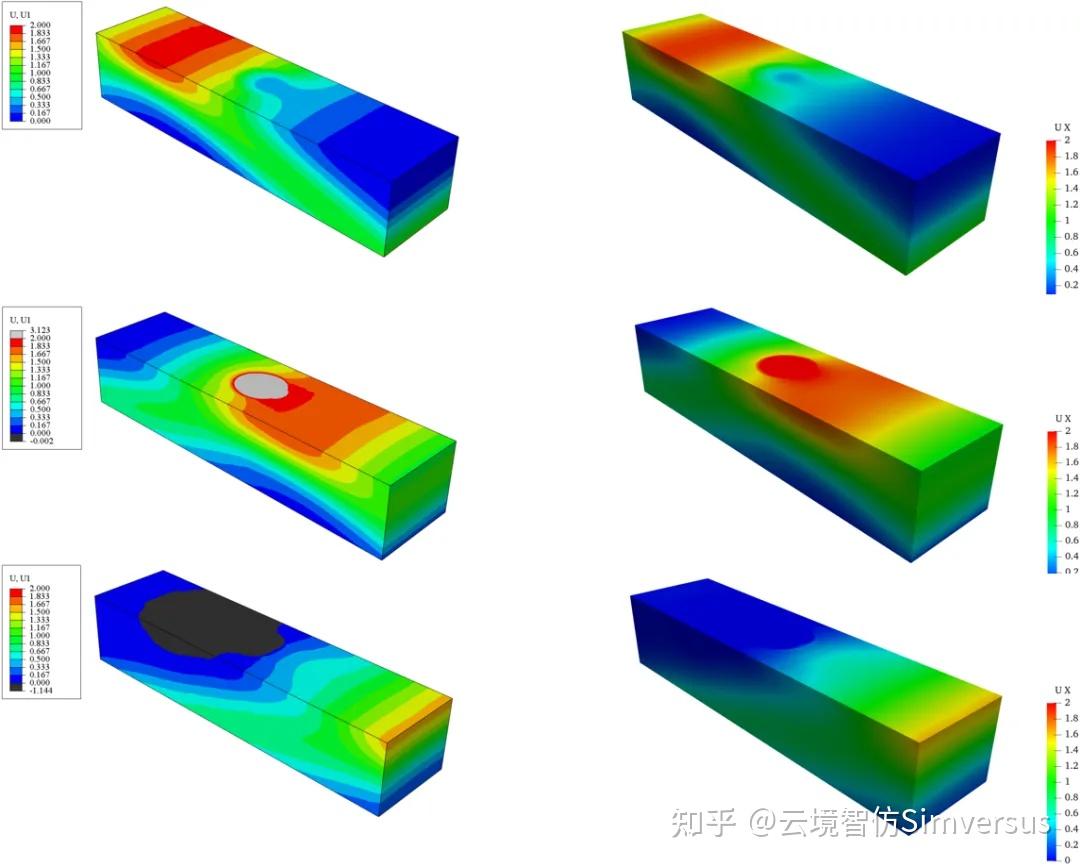

通过对比Abaqus直接输出与经YJExchanger转换后在Paraview中生成的云图，可清晰看出：
- 信息完整性：转换过程完整保留了节点、单元及结果数据，无信息损失
- 表达灵活性：Paraview中可自由调整显示区间，避免数据溢出造成的视觉干扰
- 图像美观度：色彩过渡自然、图像清晰度高，更符合学术出版要求
五、结语
在本案例中，YJExchanger体现出以下实用特点：
- 操作简便：全程在线操作，无需编程或复杂设置
- 兼容性强：支持Abaqus、Ansys、Fluent等十余种主流CAE软件的结果格式
- 数据保真：确保单元、节点及物理场数据完整传递
对于从事地震工程、岩土动力分析等领域的研究者而言，仿真结果的高质量可视化是分析理解和成果表达的重要一环。YJExchanger作为一款轻量、高效的数据转换工具，有效衔接了CAE计算与专业后处理流程，为科研工作提供了实用且可靠的技术支持。
本案例展示了从Abaqus结果转换到Paraview后处理的完整路径，也为类似仿真数据的深度可视化提供了一种可行且高效的解决方案。
欢迎访问YJExchanger格式转换独立页，体验便捷的格式转换: YJExchanger CAE数据转换工具
附录：YJExchanger支持的数据格式
| 支持的CAE前处理格式 | |
| 文件格式 | 兼容版本 |
| VTK (.vtk) | 3.0 – 4.25.1 |
| VTP/VTU (.vtp、.vtu) | 0.1 – 1.0 |
| Nastran (.bdf) | small formatlarge format |
| Abaqus (.inp) | 关键字为主 |
| Fluent (.msh) | 最新版 |
| Ansys (.cdb) | 关键字为主 |
| Optistruct (.fem) | 关键字为主 |
| LS-DYNA (.k) | 关键字为主 |
| CGNS (.cgns) | 4.3.0 |
| 支持的CAE后处理格式 | |
| 文件格式 | 兼容版本 |
| VTK (.vtk) | 3.0 – 4.25.1 |
| Fluent (.cas&.dat、.cas.gz&.dat.gz、.cas.h5&.dat.h5 ) | 最新版 |
| Abaqus (.odb) | Abaqus 2022 |
| Ansys (.rst、.rth) | ANSYS v14.5+ |
| Tecplot(.plt、.dat) | 最新版 |
| Ensight（.case&.geo及所有相关文件） | 最新版 |
